全新S3C2440开发板，有意（469188268）

fire

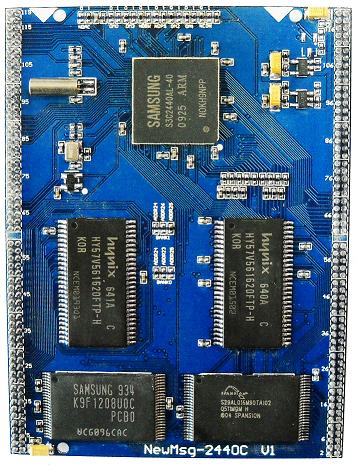

NewMsg-2440开发板由核心板和底板构成，方便客户做二次开发使用，在光盘中更提供有核心板的原理图，底板的原理图和PCB图，更于客户出图，也方便客户出自己的产品底板。

中央处理器

——CPU:三星S3C2440，主频405MHz；

外部存储器

—— 内存：64M字节；

——NOR Flash：2M字节；

——NAND Flash：64/128M字节；

供电

——1.25V核心供电电压

—— 核心底板采用3.3V供电电压

芯片管脚：

——S3C2440全部管脚都引出。方便扩展。

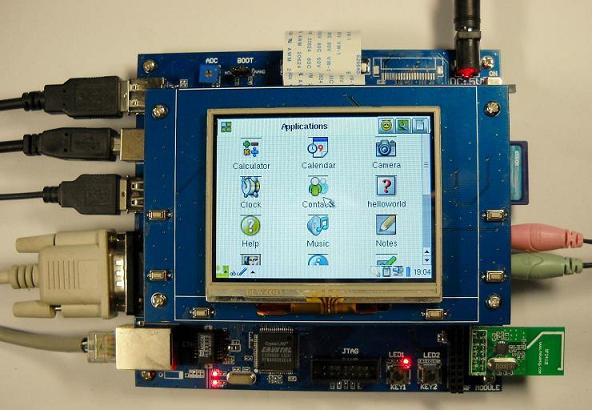

NewMsg-2440底板规格（如图3）。

串口

—— 两个五线异步串行口，波特率高达115200bps；

网络接口

—— 一个10M网口，采用CS8900A，带联接和传输指示灯；

USB接口

—— 二个USB1.1 HOST接口；

── 一个USB1.1 Device接口；

音频接口

—— 采用IIS接口芯片UDA1341，一路立体声音频输出接口可接耳机或音箱；

—— 一路话筒输入接口可接麦克风；

LCD和触摸屏接口

——54 PIN接插件，支持多种液晶，已购买实物为准。

电源接口

——7-12V电源供电，带电压开关盒指示灯

调试及下载接口

—— 一个14芯的JTAG接口

SD卡存储接口

—— 一个SD卡存储接口，采用DMA传输模式；

其他

—— 二个按键，二个LED

—— 一个蜂鸣器

—— 三个无线模块插座

—— 板载AD转换测试

NewMsg-2440开发板软件资源介绍

一、裸机程序
● 提供LCD测试程序，包括IAR版本、ADS版本；
● 提供声卡测试程序，ADS版本；
● 提供LED（GPIO）测试程序，包括KEIL版本，IAR版本；
● 提供网络测试程序，IAR版本；
● 提供2440软件包，主要包含以下例程：
◆ LCD演示程序
◆ NANDFLASH读写程序
◆ SD卡读写程序
◆ LED控制程序
◆ USB Device演示程序
◆ HID键盘演示程序二、linux
● 提供U-Boot源码 20090911；
● 提供busybox源码；
● 提供Linux编译所需的工具链；
● 提供移植好的Linux 2.6.30；
● 提供以下驱动：
◆ 10/100M以太网驱动
◆ 2路USB HOST驱动，支持U盘，USB mass storage，USB HID，USB2UART
◆ USB Device驱动（USB gadget, 详情请联系）
◆ LCD驱动
◆ 触摸屏驱动
◆ 通用串口驱动
◆ 按键驱动
◆ Nand Flash对应的MTD驱动
◆ jffs2文件系统支持
◆ FAT文件系统支持
◆ SPI驱动
◆ TWI(I2C)驱动
◆ 片上RTC驱动
◆ 板载声卡驱动
◆ USB声卡驱动
◆ DataFlash驱动
◆ SD/MMC卡驱动
◆ 无线网卡驱动(详情请联系)
◆ 摄像头驱动(详情请联系)
● 提供Linux下webserver应用，基于boa；
● 提供Linux下网络共享应用，基于samba；
● 提供Linux下UI应用，基于QT；
wince
● 提供wince5源码BSP；
● 提供wince6源码BSP；

提供操作系统

——linux-2.6.x(具体见光盘，根据需要升级)

提供的bootloader

——u-boot2009.11(具体见光盘)

提供的测试代码

—— 裸机无线模块代码（具体见光盘）

提供原理图

—— 核心板的原理图（PDF格式）

—— 底板原理图和PCB图

NewMsg-2440配套光盘内容说明
1）Images目录用于存放我们编译好的镜像文件，包含uboot的镜像、Linux内核，yaffs根文件系统，无OS测试程序镜像。

2）linux源代码等（在Linux目录下面）具体为linux内核源码，busybox源码，制作完成的精简根文件系统等

3）crosstools里面为编译u-boot，linux内核，根文件系统等的交叉编译工具。同时包括制作yaffs，jffs2映像等工具。

4）doc目录下文档，数据手册等。

说明书文档内容：

第一章开发板介绍.1

1.1 S3C2440处理器介绍.1

1.2 NewMsg-2440开发本版外观.2

1.3 NewMsg-2440开发板硬件资源介绍.4

NewMsg-2440开发板软件资源介绍.5

1.4 NewMsg-2440配套光盘内容说明.6

二开发板的软硬件环境介绍.7

2.1硬件结构.7

2.1.1硬件资源分配.7

2.1.2跳线说明.8

2.1.3 NewMsg-2440开发板接口使用详解.8

2.2 NewMsg-2440开发原理图说明.8

2.2.1电源电路.8

2.2.2系统复位电路.9

2.2.4 JTAG接口电路.10

2.2.5串口电路.11

2.2.6按键电路.12

2.2.7蜂鸣器驱动电路.13

2.2.8 USB接口电路.13

2.2.9 IIS音频数据接口电路.14

2.2.10以太网接口电路.14

2.2.11系统总线接口.15

2.2.12液晶屏接口电路.17

2.3软件特性.18

2.3.1 Linux18

2.3.2 U-Boot特性.18

2.4 Windows环境设置.18

2.4.1设置超级终端.18

第三章开发板的使用.22

3.1开发板与PC连线说明.22

3.2使用H-JTAG烧入u-boot22

3.2.1 H-JTAG软件安装.22

3.2.2 H-JTAG的设置.22

3.2.3 H-FLASHER的设置.25

3.3 u-boot的使用.26

3.4 Linux测试.31

3.5裸机测试（略）.32

3.4烧写系统.32

第四章 Linux移植开发.33

4.1准备工作：.33

4.2编译u-boot34

4.3编译linux内核.35

4.4根文件系统制作.37

第五章 Linux试验及测试.42

5.1 LCD测试.42

5.2 USB键盘，U盘测试.42

5.3音频测试.42

5.4 telnet登入开发板.43

第六章：常见问题解决.44

6.1硬件问题.44

6.2软件问题：.44

6.3技术支持：.44

第七章：关于我们.46

7.1团队简介.46

7.2联系方式.47

标准配件清单：

1. NewMsg-UK2440EK开发板一片（含核心板）
2. 电源适配器(+5V)
3. DB9直连串口线一条
4. 交叉网线一条
5. USB线一条
6. 简易JTAG小板(可配合H-JTAG进行单步仿真调试)一个
7. 带触摸3.5寸屏一个(赠触摸笔一只)
8. DVD开发光盘一张

底板特有接口，可选配NRF2401,NRF24L01,NRF905,CC1100等无线模块!

良好的技术支持：
1.技术论坛，在这里可以与好友一起讨论你的问题：http://www.newmsg.com/bbs/

2.有意者交流：469188268。

laoqi

好东西~~怎么没价格？为需要的人顶帖

fire

没有人需要吗？

fire

没有人需要吗？

lzckill

我也有一块，不过没准备出，像这些东东在这卖出去要做好挨大刀的准备。不然一般都情愿买新的。。。

gujie

有意，但是你无价格

lweiyan

200秒你

ucihqtep

LS太外行了吧，这种东西怎么可能这么便宜的，

asweetlemon

lz，你太外行了，二手的东西能贵到哪去？尤其是你的不是主流的东西，你如果是ARM出高点无可厚非，毕竟多人用，学习起来方便，买家请教人也方便，买了你的工大学生中学嵌入式的人不会超过2个会用的，学习交流，组队比赛，找谁去啊？拿到一个人干三个人的活？我看了楼上的出价我不出声了，我本来想出100，讨价最多150而已，毕竟不是主流的东西，你自己好自为之。

ucihqtep

哈哈，竟然连2440是不是ARM都不知道，还来还价。很想知道LZ的心理底价是多少？LZ顺便科普一下，让无畏的人了解一下ARM9.
不过我已经很长时间不搞这东西了。

asweetlemon

回复 10# ucihqtep


    我有ARM7的了，工大搜索帖子，同时看板子，还以为这是FPGA板，还说这么高价，我打算下学期才学ARM的，ls，不过如果你能用51驱动彩屏，再来切磋切磋（其实也不完全是51，加了多种存储器的）
